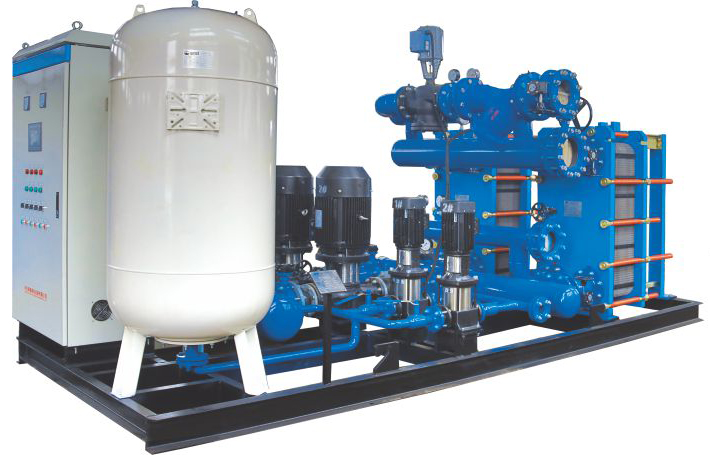

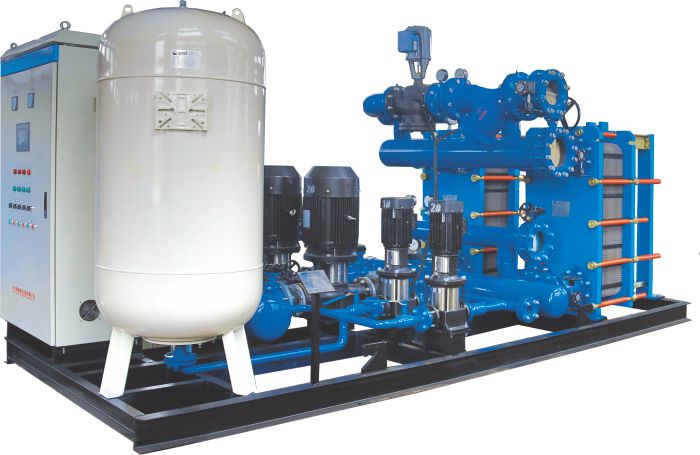

板式换热机组是集成了板式热交换器、循环水泵、补水泵、现场仪表、传感器、电气控制柜、阀门及管路于一体的机电成套设备，并经过科学计算和优化设计，具有硬件配置精良，结构布局合理，控制系统先进，操作管理方便，运行费用低等优点。

板式换热机组适用于汽-水热交换、水-水热交换、油-水热交换等工作条件，广泛应用到供热/制冷系统，地板辐射系统、生活热水系统，余热回收，海水淡化工艺冷却系统等诸多领域。

机组包含的主要设备（按照合同商定提供）:

· 板式热交换器（换热交换的关键设备）。

· 冷侧循环泵组（克服用热系统阻力，保证用热系统水循环畅通）。

· 补水定压装置（保证用户系统最高点充满水及补充系统失水，定压方式可采用压力开关信号或变频器控制补水泵、

  电磁阀一次补二次、稳压罐装置等多种形式）。

· 电控柜（根据需要包括可编程控制器、变频器等相应控制元器件）。

· 超声波/电磁流量计、热能表、水表。

· 温度传感器、压力传感器等传感控制元器件。

· 温度计、压力表等显示仪表。

· 电动调节阀（根据温度调节流量，关断热侧循环系统）、电磁阀和安全阀（起安全保护及泄水作用）。

· 阀门、管路模块和管道附件等。

· 底座。

· 快速反冲洗除污器（附属设备）。

· 软化水系统、水箱等（附属设备）。

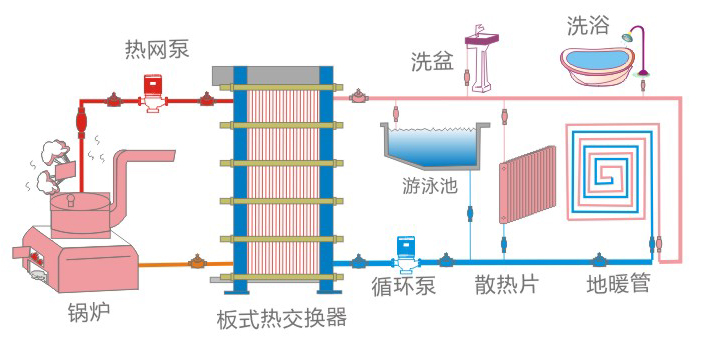

工作原理

板式换热机组由冷热两个循环系统所构成，热侧循环系统由管道、阀门及控制系统等组成，与热源、热网泵等构成一个闭环系统，冷侧循环系统由循环水泵、管道、阀门及测量仪表等组成，与用户散热片、地暖盘管或风机盘管等构成一个回路，两个循环系统通过板式热交换器完成热量交换，将热侧循环系统的热量传递到冷侧循环系统，再经过散热片、地暖盘管或风机盘管将热量传递到热用户。

主要特点

适用范围广

单台板式换热机组热负荷从0.1MW到20.0MW，可满足不同工况换热量的要求。

专业化的设计

集热工机械、过程仪表、网络通讯、电气控制等设计于一体，依据用户需求进行硬件和软件的优化设计，量身定做。

性价比更高

结构紧凑，可大大节约机房面积和基建费用，出厂前已经严格检测，现场只需连接管路，接通电源，开机即可投入运行，减少现场安装工程费用，缩短工程建设周期。

运行管理更轻松

人性化的人机界面，操作管理方便；先进成熟的控制系统，故障率低，维护量少，节能运行，可实现无人值守安全运行和远程监控。

控制功能

温度控制：通过一次网电动调节阀控制二次网供水温度，并具有室外温度补偿功能。

恒压差或恒压供水：根据二次网供回水压差作为反馈信号，循环泵采用变频控制，实现二次网变流量调节。

自动补水定压：根据二次网回水压力作为反馈信号，补水泵采用变频补水启停定压。

低液位保护功能：补水箱液位传感器可自动控制水箱液位，具有低液位自动停用补水泵的保护功能。

自动泄压功能：二级泄压系统，当二次回水压力超过设计值时，先自动开启电磁阀泄压，如压力继续升高，安全阀将打开进行二级泄压，压力回到安全值后自动关闭电磁阀和安全阀。

失压保护功能：二次侧回水压力低于低限设定值时自动关停循环泵。

泵阀联锁：机组启动时循环水泵运行正常后开启一次侧电动调节阀，停运时先关闭一次侧电动阀，然后循环水泵停止运行。

来电自启：断电后恢复供电时，机组开机后可按预先设定好程序自动运行，管理人员只需定时对机组进行巡查。

报警功能：供水温度超高，回水压力过低，水箱液位过低，供水压力超压，超压自动泄压等报警功能。

数据管理控制：就地数据采集及显示，可以实现本地手动/自动控制和远程控制。
